產量：0.5-40噸/小時
河砂烘干機或沙子烘干機,是一種大量烘干河砂的烘干設備。河砂烘干機的優點是生產能力大、適用范圍廣、流量阻力小、操作上允許波動范圍較大、操作方便等。
經過我公司多年實踐與客戶反映，烘干河沙、黃沙、沙子、海沙、沙石等沙類物料的烘干可用滾筒烘干機和三筒烘干機，一些需要烘干后沙子含水量低以及產量大的可以選擇新型的三筒烘干機，產量小的可以選擇常用的滾筒烘干機。
沙子烘干機主要用于烘干一定濕度范圍內顆粒物料，如干粉砂漿行業所用的黃砂、鑄造行業用于各種規格型砂。建材水泥行業用的高爐礦渣。小粒度粘土，化工行業用于不起化學變化、不怕高溫及煙塵弄臟的小顆粒物料。根據不同行業對烘干后物料終水份要求，烘干后的物料含水量可以達到0.5%以下。
沙子烘干機可對沙子、河沙、石英砂、黃沙、海沙、沙石等原料的專業烘干，廣泛用于建材、化工、鑄造等行業。
沙子烘干設備主要由如下部件購成：

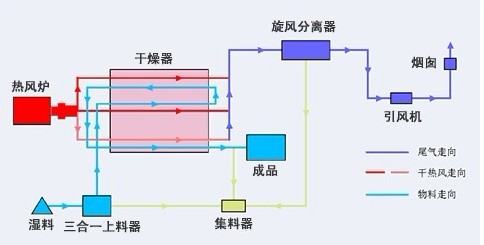

沙子烘干機主要有1、筒體；2、前輥圈；3、后輥圈；4、齒輪；5、擋輥；6、拖輥；7、小齒輪；8、出料部分；9；揚板；10、減速機；11、電機；12、熱風道，13、進料溜槽；14、爐體等部分組成, 另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。
技術參數
項目 | 單位 | Φ2.0×4.5m | Φ2.5×5.4m | Φ3.2×6.4m | Φ3.6×8m |
外筒內徑 | m | 2.0 | 2.5 | 3.2 | 3.6 |
外筒長度 | m | 4.5 | 5.4 | 6.4 | 8 |
筒體容積 | m3 | 14.1 | 16.63 | 52.7 | 81.38 |
筒體轉速 | rpm | 4-10 | 4-10 | 4-10 | 4-10 |
河沙初水份 | % | 8-10 | 8-10 | 8-10 | 8-10 |
河沙終水份 | % | 0.5-1 | 0.5-1 | 0.5-1 | 0.5-1 |
高進氣溫度 | ℃ | 700-750℃ | 700-750℃ | 700-750℃ | 700-750℃ |
生產能力 | t/h | 13-17 | 河沙/沙子/黃沙 21-28 | 河沙/沙子/黃沙 45-47.5 | 河沙/沙子/黃沙 65-70 |
電動機型號 | Y2-132m-4E | Y2-132m-4E | Y2-160m-4E | Y2-160m-4E | |
電動機功率 | KW | 5.5×2 | 5.5×4 | 7.5×4 | 11×4 |
減速機型號 | XWD-5.5KW-5 | XWD-5.5KW-5 | XWD-7.5KW-8 | XWD-11KW-8 | |
減速機速比 | 1 | 29 | 29 | 29 | 29 |
產量小的設備，對烘干后水分要求不是很高，烘干河沙還可以使用滾筒式烘干機，以下為技術參數：
產品規格 | 生產能力 | 功率 | 筒體轉速 | 減速機 | 重量 |
Φ0.6×8 m | 1.5-2.8 | 4 | 8 | JZQ 250-16- Ⅰ | 5.1 |
Φ0.8×10 m | 3.0 | 4 | 7.5 | JZQ 350-16- Ⅰ | 6.9 |
Φ1.0×10 m | 3.3-4.9 | 5.5 | 5.8 | JZQ 400-16- Ⅰ | 7.5 |
Φ1.2×10 m | 4-6 | 7.5 | 4.8 | ZL 50-16- Ⅰ | 13.5 |
Φ1.5×12 m | 4-6 | 10 | 4.8 | JZQ 500- Ⅲ-2F | 18.9 |
Φ1.5×15 m | 7-12 | 18.5 | 4.8 | ZQ 500- Ⅲ-2F | 21 |
Φ1.8×12 m | 7-12 | 18.5 | 4.1 | JZQ 50-16 Ⅱ-2 | 22.83 |
Φ2.2×12 m | 12 | 18.5 | 3.2 | JZQ 650- Ⅲ | 37.6 |
Φ2.2×14 m | 12 | 22 | 3.2 | JZQ 650- Ⅲ | 40 |
Φ2.2×16 m | 10-13 | 30 | 3.2 | JZQ 750- Ⅲ | 45 |
Φ2.4×14 m | 10-14 | 30 | 3 | JZQ 750- Ⅲ | 51 |
Φ2.4×18 m | 25 | 37 | 3 | ZL 85-13- Ⅰ | 54 |
Φ2.4×20 m | 32-36 | 37 | 3 | ZL 85-13- Ⅰ | 54.14 |
Φ3×20 m | 40-50 | 55 | 2.59 | ZL 100-16- Ⅰ | 78 |
Φ3×25 m | 45-58 | 75 | 2.59 | ZL 100-16-I | 104.9 |
